插入式电磁流量计的安装要求

插入式电磁流量计的安装要求

一、插入式电磁流量计产品结构
一套完整的插入式电磁流量计是由传感器和转换器两部分组成，根据防护等级及参数设定形式不同分有传感器与转换器一体式安装，传感器与转换器分离式安装两种形式。
一体式安装是把传感器和转换器通过内部连接在一起，组成一整体，直接输出与流量成线性关系的电流信号或频率信号。这种方式在出厂时就已做好，并根据用户要求，各参数已全部调整好。
分体式安装是把传感器和转换器通过外部屏蔽电缆连接，由这两部分组成一台完整的电磁流量计。
二、插入式电磁流量计安装示意图

三、插入式电磁流量计安装要求

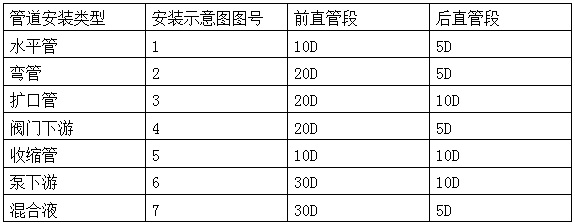

1、直管段的要求

2、管路设计的要求
（1）避免由附带气体引起的测量误差。

（2）开排放的管道应将流量计安装在低段。

（3）对管道落差超过5m的地方，应在流量计下游安装空气阀（真空）

。

（4）对长管线，一般在流量计下游安装控制阀。

（5）不能在泵抽吸侧安装流量计。

（6）传感器安装在地下。

四、插入式电磁流量计对外部环境的要求
1、流量计应避免安装在温度变化很大的场所和受到设备的高温辐射，若必须安装时，须有隔热、通风的措施。
2、流量计安装于室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳曝晒，须有防潮和防晒措施。
3、流量计应避免安装在含有腐蚀怀气体的环境中，必须安装时，须有通风措施。
4、为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。
5、流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
