SBW温度变送器的工作原理与技术优势解析

　　在工业过程控制领域，温度的精确测量与可靠传输是保障生产安全、提升产品质量的基石。热电偶和热电阻作为常用的温度传感元件，能将温度变化转化为微弱的电信号(毫伏级电压或电阻值)，但这些信号脆弱，难以直接远传。SBW系列温度变送器的出现，为解决这一问题提供了理想的现场安装式解决方案。它作为电动单元组合仪表(DDZ系列)中的重要单元，核心任务是将温度传感器的非标准、低电平信号，转换为标准的、易于远传的4-20mA直流电流信号。


　　一、工作原理：信号链的精密转换


　　SBW温度变送器的工作原理，本质上是一个精密的信号调理与转换过程，其核心在于将传感器信号经过一系列处理，变成符合工业标准的输出。


　　整个工作流程始于温度传感器。当选用热电偶时，它基于热电效应，将被测温度转化为毫伏级的温差电势；当选用热电阻(如Pt100)时，则基于导体电阻随温度变化的特性，提供电阻值信号。


　　这个微弱的非标准信号首先进入变送器的输入网络。该网络承担着关键的预处理任务，包括对热电偶信号进行冷端温度自动补偿，以消除环境温度对测量精度的影响，以及提供调零等功能。经过调理的精确信号随后被送入核心运算放大器进行放大。


　　放大后的信号分为两路。一路进入V/I转换电路，将电压信号线性地转换为标准的4-20mA直流电流信号。4mA代表测量下限，20mA代表测量上限，这种“活零点”的设置便于检测线路断线故障。输出回路不仅传输信号，同时为变送器供电，这得益于其二线制的传输方式——电源和信号共用一对导线，极大地简化了现场布线。另一路则经A/D转换后，送至LCD或LED表头进行现场显示。


　　此外，线性化校正是确保精度的关键环节。变送器通过反馈电路对信号进行修正：对热电阻常采用正反馈方式，对热电偶则采用多段折线逼近法进行校正，确保输出信号与温度呈线性关系。


　　二、技术优势：一体化与二线制的工程价值


　　SBW温度变送器之所以在冶金、石油、化工、电力等行业广泛应用，源于其显著的技术优势。

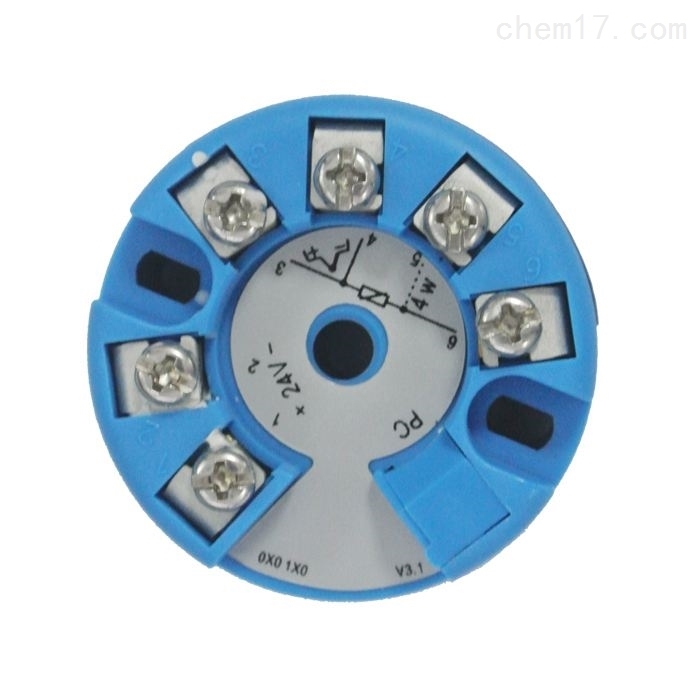

　　首先，一体化结构设计是其突出的特点。变送器模块可以直接安装在热电偶、热电阻的接线盒内，形成一个紧凑的“一体化温度变送器”。这种设计使得现场可以直接输出抗干扰能力强的4-20mA信号，从而省去了昂贵且需特殊处理的补偿导线，并消除了引线电阻不平衡带来的误差，大幅提高了信号远传的可靠性和测量精度。


　　其次，优异的现场适应性使其能在恶劣工况下稳定工作。产品采用硅橡胶或环氧树脂密封结构，具备耐震、耐湿的特性，防护等级可达IP67。智能型产品还支持HART协议，可通过手持器或上位机进行远程组态、量程设定和诊断维护，极大提升了调试与管理效率。


　　三、分类与选型：多样化的产品矩阵


　　SBW系列变送器已形成多样化的产品矩阵，以满足不同应用需求。从输入类型上，主要分为与热电偶配用的SBWR型和与热电阻配用的SBWZ型。按功能划分，则有常规型、数显型(带LCD现场显示)、隔离型(输入/输出隔离，增强抗共模干扰)及智能型。


　　SBW温度变送器通过将精密信号处理、一体化结构与二线制传输技术相结合，有效解决了传统温度测量中信号微弱、易受干扰、布线复杂等长期痛点。它不仅是现场测温仪表，更是实现工业自动化与智能化的基石，为控制系统提供了准确、可靠、标准化的温度数据。
